運算放大器（Operational Amplifier，簡稱Op-Amp）和模擬集成電路（Analog Integrated Circuits）是現代電子電路設計的核心組成部分。它們廣泛應用于信號處理、濾波、放大、比較和波形生成等領域，為各種電子系統提供了高效、可靠的解決方案。
一、運算放大器的基本原理

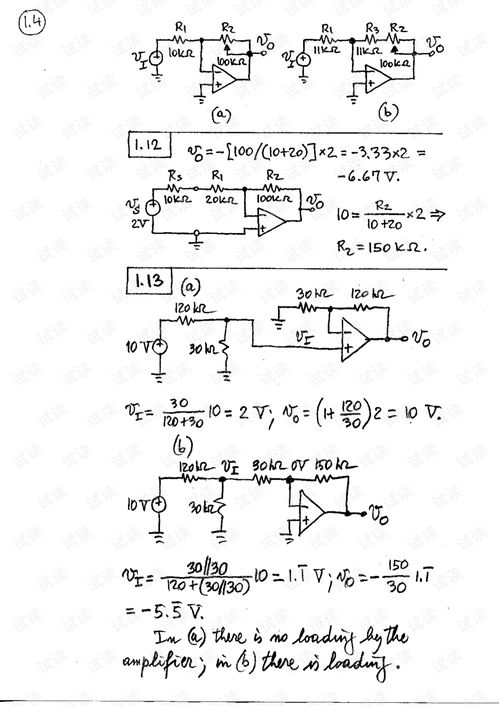

運算放大器是一種高增益的電壓放大器，通常具有差分輸入和單端輸出。理想運算放大器具有無限大的開環增益、無限大的輸入阻抗和零輸出阻抗。在實際應用中，運算放大器通過負反饋配置來實現各種功能，如反相放大器、同相放大器、加法器和積分器等。例如，反相放大器的增益由反饋電阻與輸入電阻的比值決定，其輸出電壓與輸入電壓相位相反。
二、模擬集成電路的設計要點

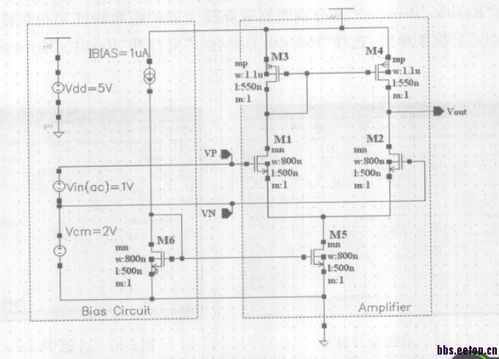

模擬集成電路將多個晶體管、電阻、電容等元件集成在單個芯片上，以實現復雜的模擬功能。設計過程包括電路拓?fù)溥x擇、參數計算、仿真優化和版圖設計。關鍵考慮因素包括電源電壓范圍、帶寬、噪聲性能、功耗和溫度穩定性。例如，在運算放大器設計中，需平衡增益帶寬積與功耗，以確保在特定應用中的性能。
三、常見應用實例
- 濾波器設計：運算放大器可用于構建有源濾波器，如低通、高通和帶通濾波器，以消除信號中的噪聲或特定頻率成分。
- 信號調理：在傳感器接口電路中，運算放大器放大微弱信號，并通過模擬集成電路實現線性化和補償。
- 比較器電路：運算放大器在開環模式下可作為比較器，用于檢測電壓閾值，常用于開關控制和模數轉換。
四、設計挑戰與未來趨勢
盡管運算放大器和模擬集成電路技術成熟，但設計仍面臨挑戰，如降低功耗、提高集成度和應對高頻應用的需求。未來，隨著物聯網和人工智能的發展，模擬集成電路將更注重低功耗、高精度和可重構性，例如在生物醫學設備和無線通信系統中的創新應用。
運算放大器和模擬集成電路是電路設計的基石，掌握其原理和應用對于電子工程師至關重要。通過合理的設計和優化，可以實現高效、穩定的模擬系統，推動技術進步。
